三维磁场发生系统，是由三维Helmholtz线圈、三台功率放大器、三路信号发生器及磁场控制系统组成。可实现磁场的自动控制，磁场波形可为正弦波、方波、三角波、振荡波等波形，也可以做为静磁场恒定输出。在磁场手柄控制状态下，可以控制磁场的角度，方向以及磁场的大小。

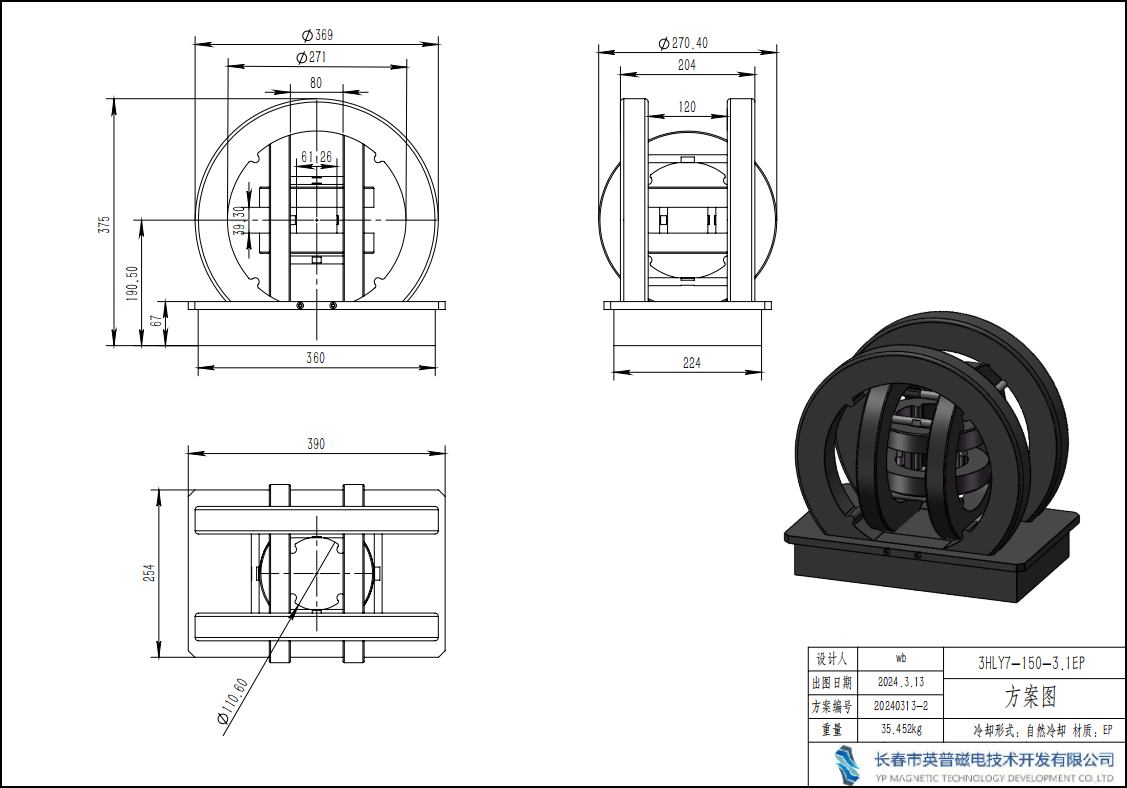

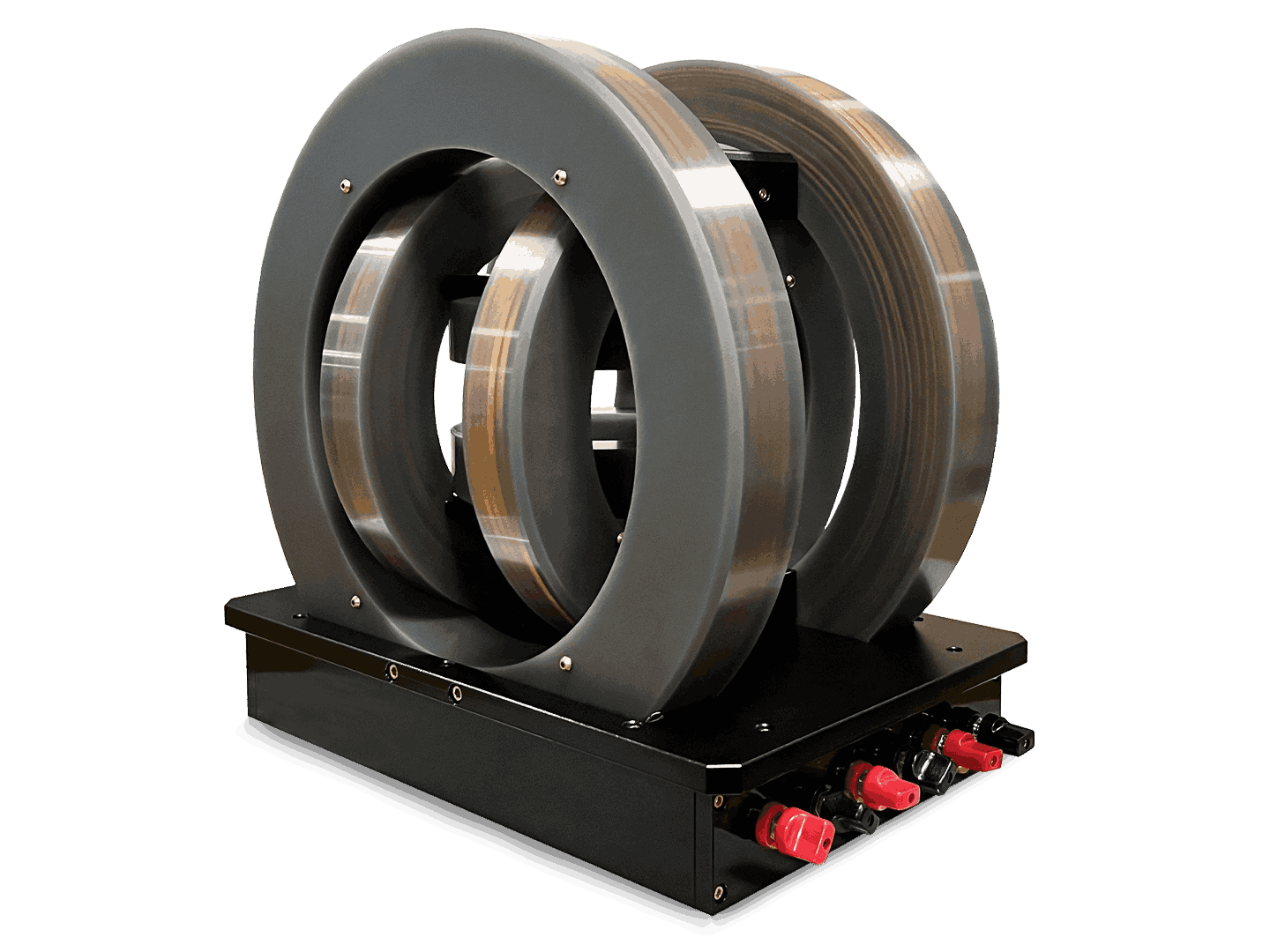

一、 三维Helmholtz线圈

u 产品规格

·  3HLY7-150型三维Helmholtz线圈，X、Y、Z三轴磁场方向；

· X轴等效直径324mm，Y轴等效直径224mm，Z轴等效直径140mm；

· 1%均匀度区域为中心Sφ35mm区域；

u 冷却方式

· 自然冷却；最大磁场工作时间20分钟；

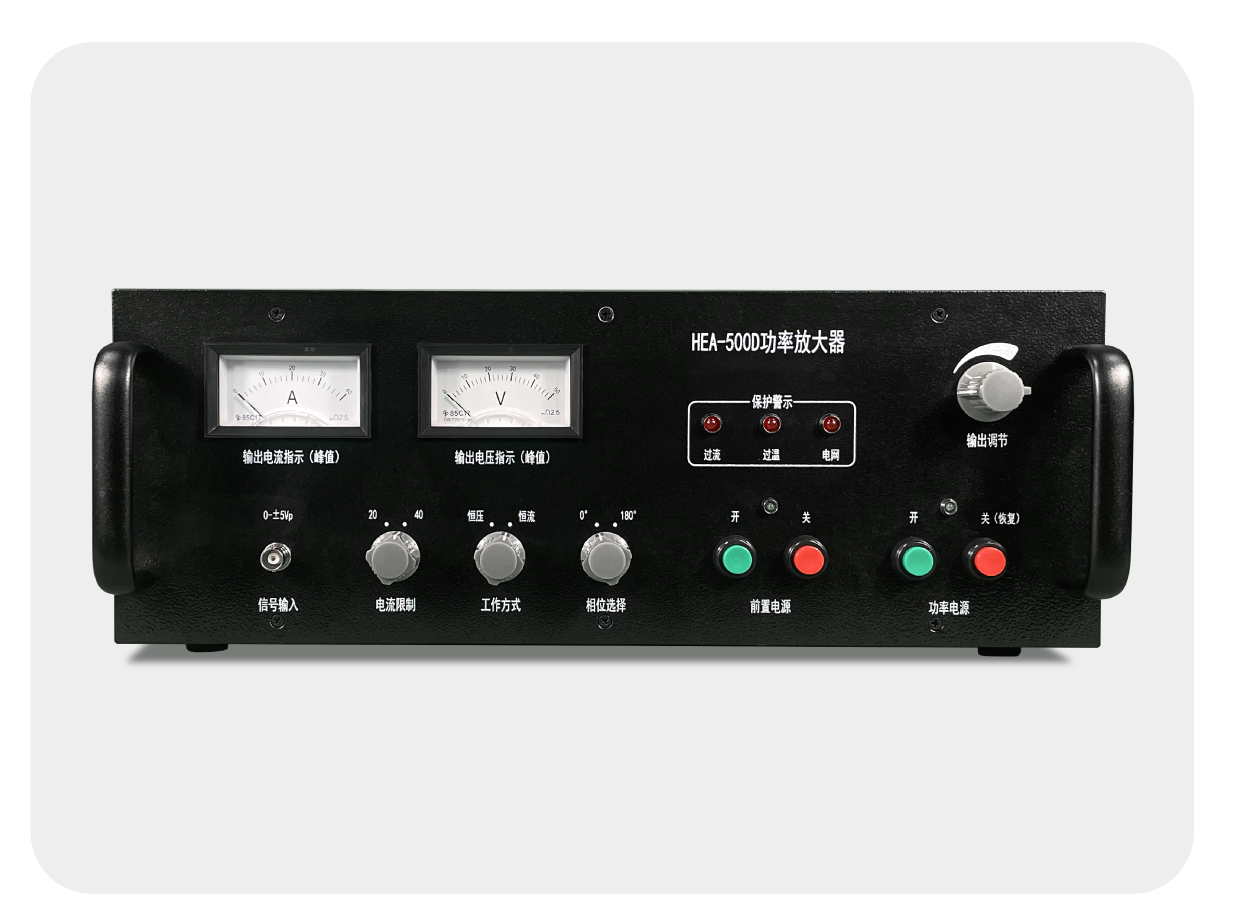

二、 交流励磁电源（功率放大器）

u Z轴电源

· HEAS-50交流励磁电源

· 交流输入，单相220V±10%（50Hz/60Hz）

· 输出电压范围0-50V，输出电流范围0-4A，最大输出功率200W

u Y轴电源

· HEA-200C交流励磁电源

· 交流输入，单相220V±10%（50Hz/60Hz）

· 输出电压范围0-18V，输出电流范围0-30A，最大输出功率550W

u X轴电源

· HEA-500G交流励磁电源

· 交流输入，单相220V±10%（50Hz/60Hz）

· 输出电压范围0-40V，输出电流范围0-40A，最大输出功率1600W

三、 三通道磁场控制单元

(1) 通讯接口：以太网；

(2) DAC输出通道：3；

(3) 轴间同步控制；

(4) 输出信号类型：-10V~+10V模拟电压信号；

(5) DAC输出速率：5KHz；

(6) 可根据用户设定磁场类型产生特定波形，包含以下方式：

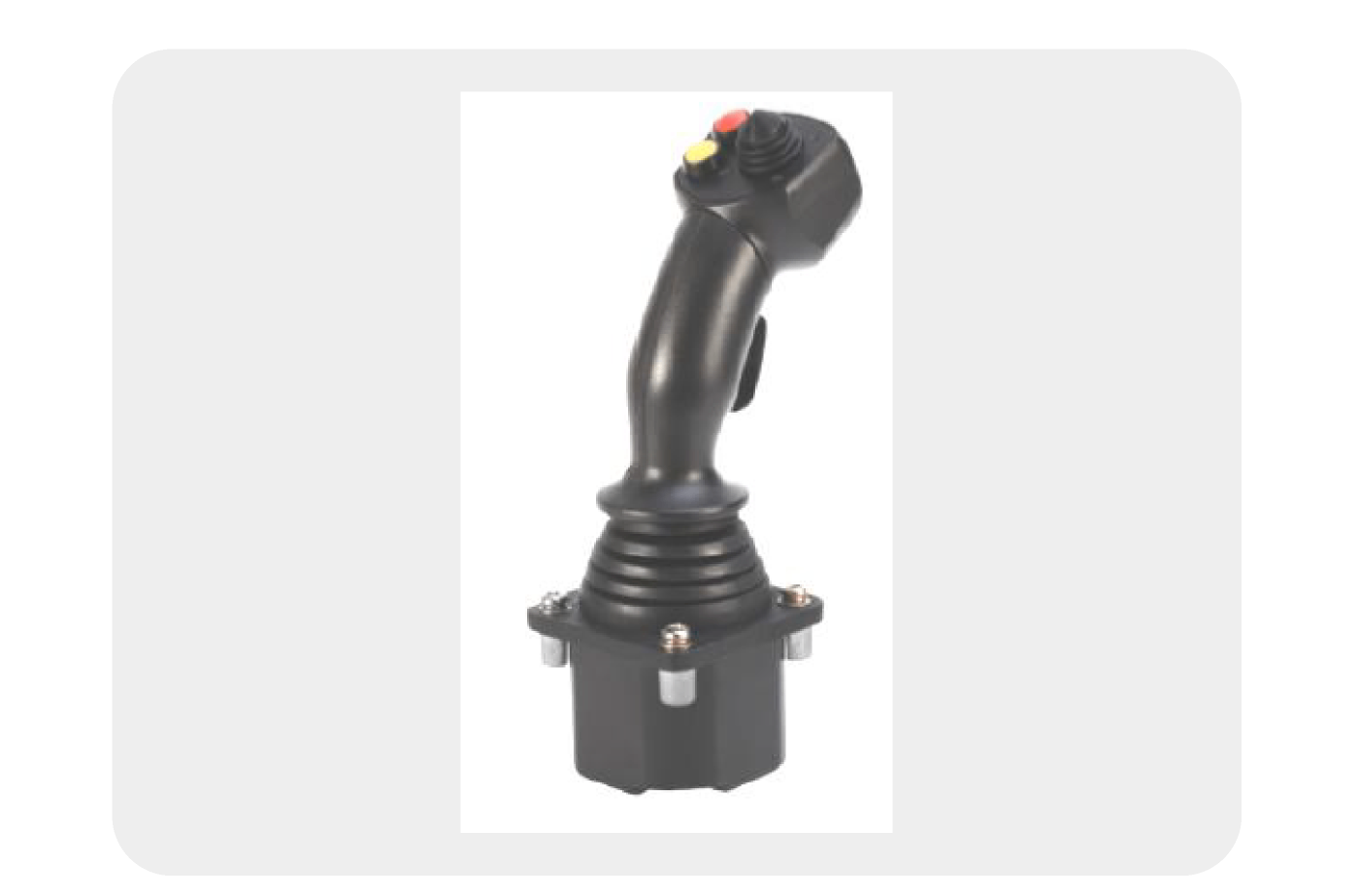

四、 控制手柄

(1) 材料：不锈钢+铝合金；

(2) 定位：弹簧自动回位；

(3) 供电：DC5V；

(4) 信号输出：RS232；

(5) 操作角度：XY水平面0-360°旋转，Z轴上下方向；

(6) 按键：1个使能开关，2个复位按钮。

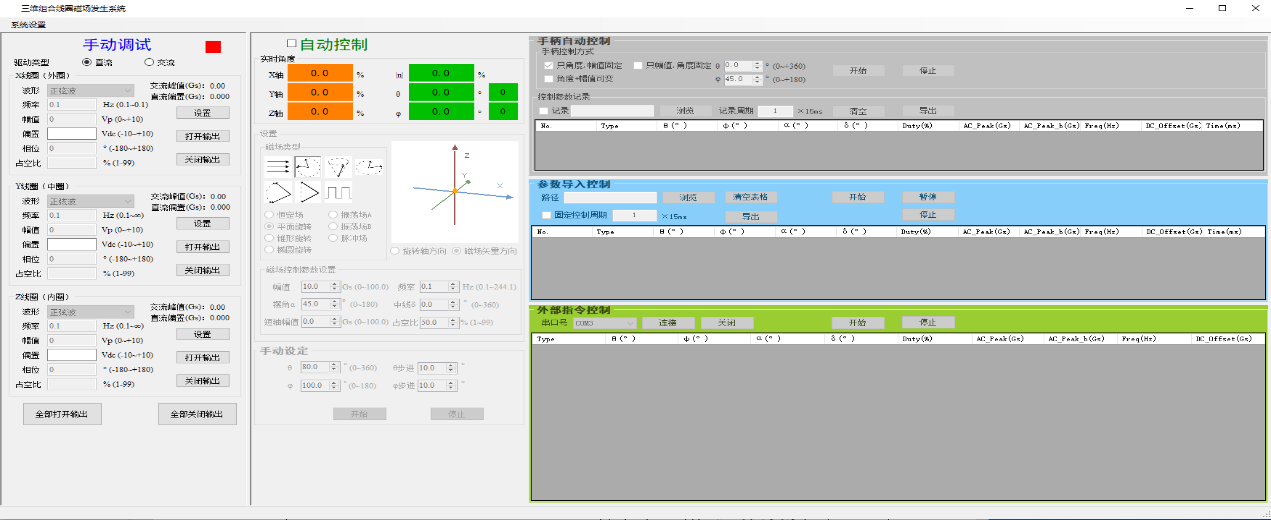

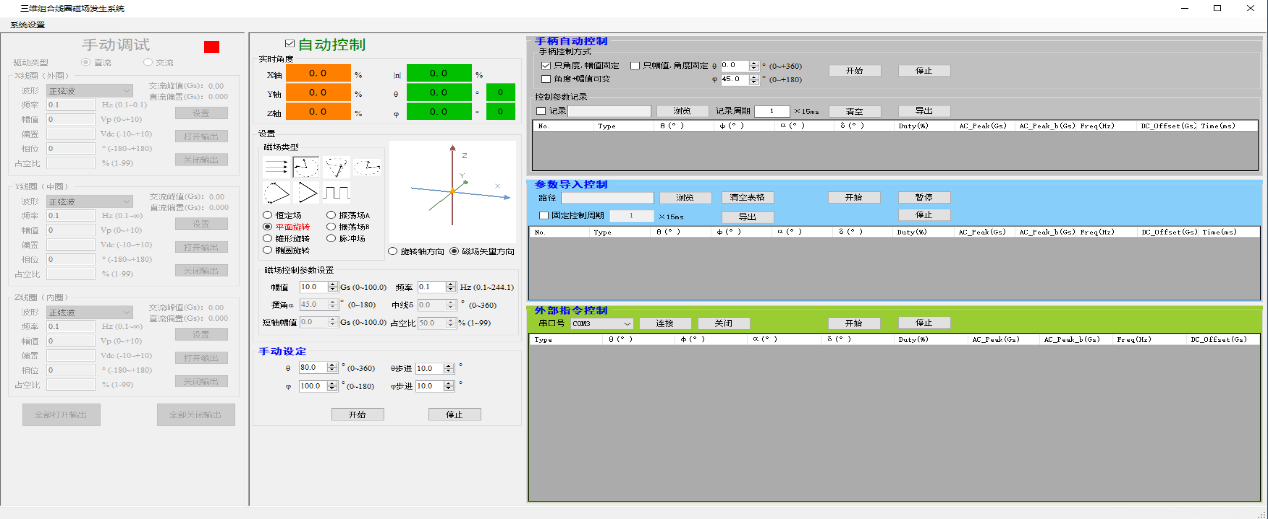

五、 控制软件

(1) 手动调试功能，可用于线圈参数标定、调试；

(2) 自动控制功能，包含手动设定模式、手柄自动控制模式、Excel序列点导入自动控制模式、外部指令自动控制模式；

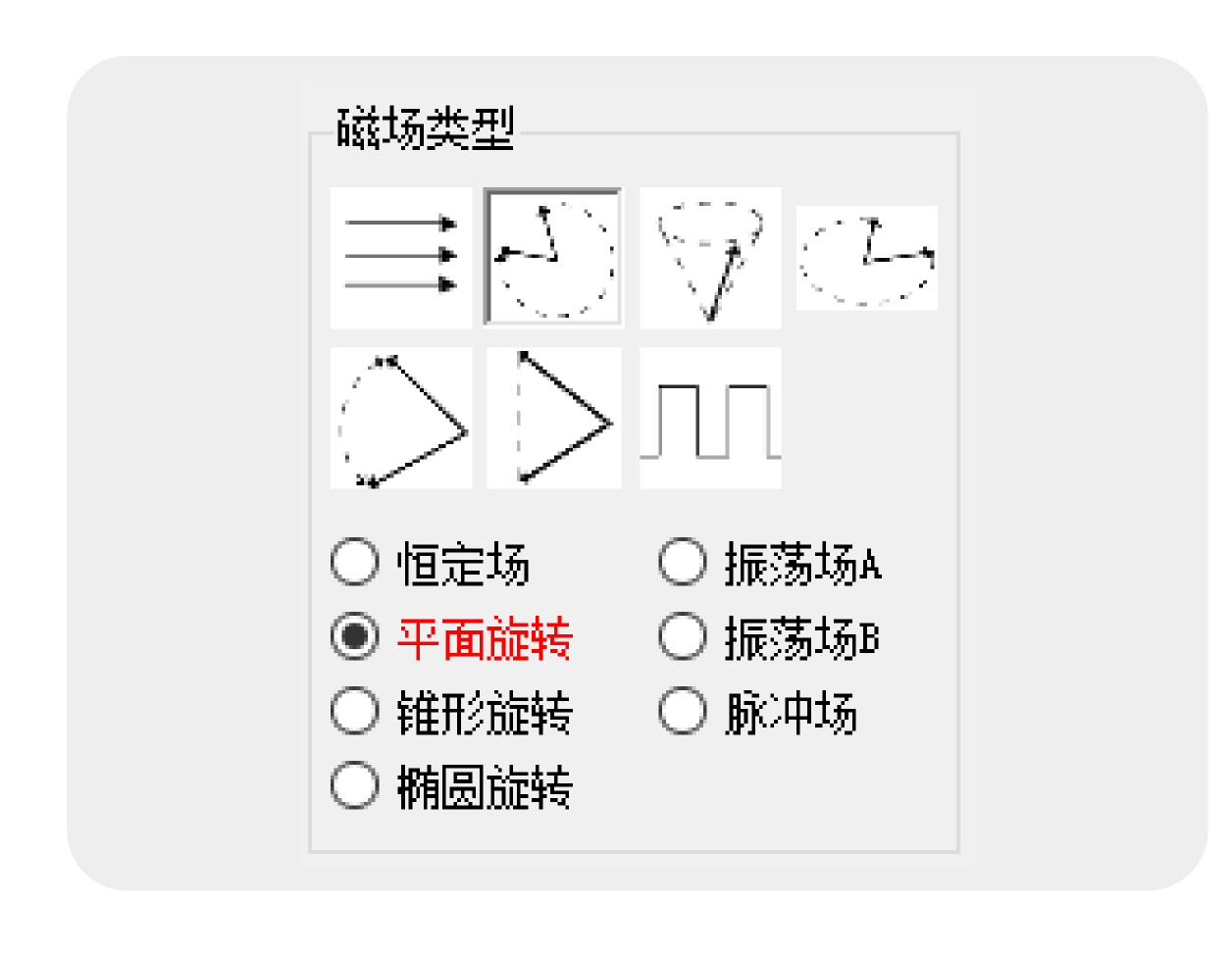

(3) 自控控制模式下，磁场类型支持直流恒定磁场、平面旋转磁场、锥形旋转磁场、椭圆旋转磁场、振荡磁场、脉冲磁场；

(4) 手动设定模式下，可设定固定方向、固定磁场强度下的磁场，用于表征样品在不同磁场驱动下的动态特性；

(5) 手柄自动控制模式下，可根据手柄方向、动作幅度自动调节磁场方向和磁场强度，用于驱动样品运动；

(6) Excel序列点导入自动控制模式下，可根据序列点驱动样品沿预设轨迹运动；

(7) 外部指令自动控制模式下，可根据外部发送的控制指令自动控制磁场类型、磁场大小和磁场方向的变化。
