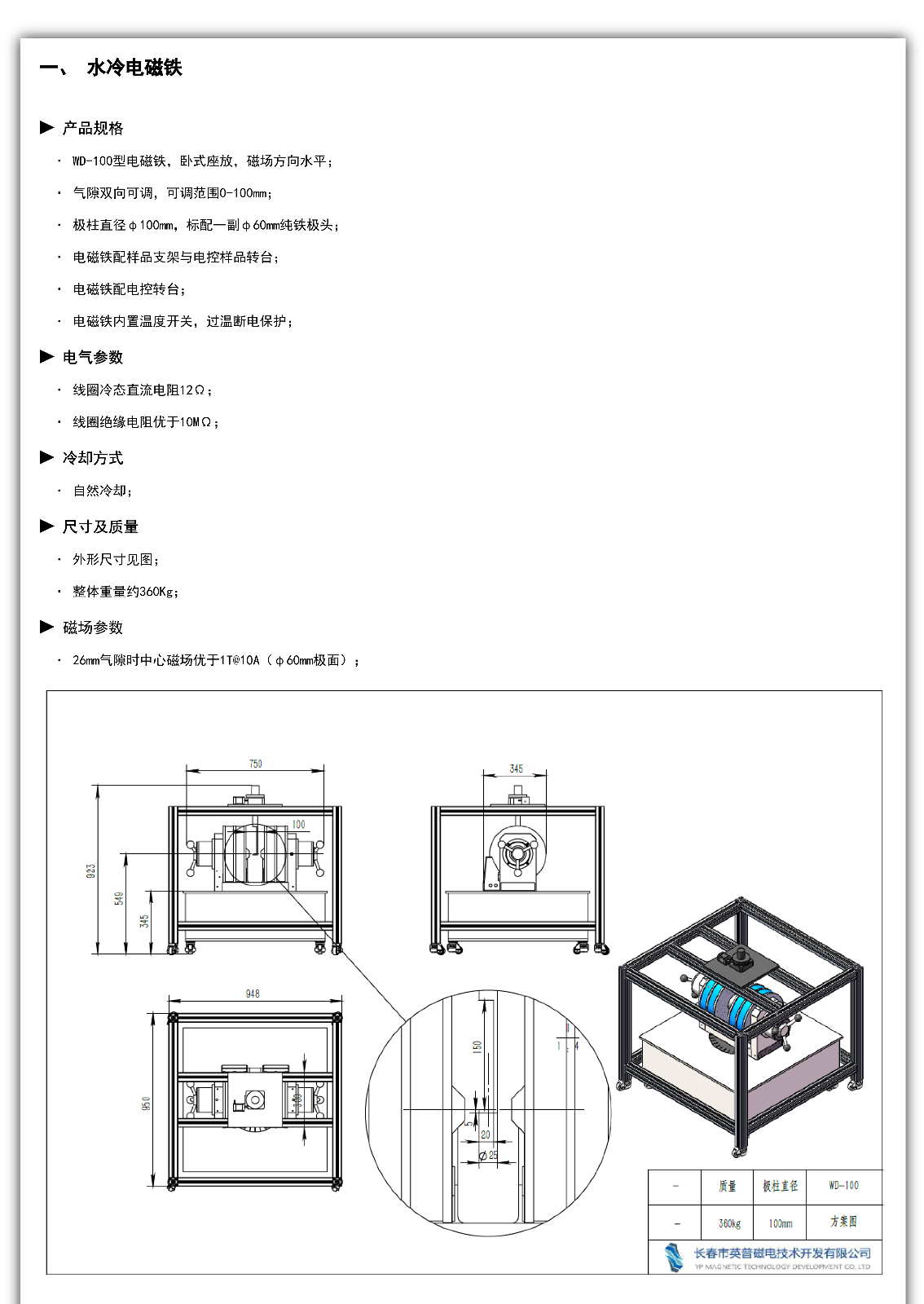

一、 水冷电磁铁

u 产品规格

· WD-100型电磁铁，卧式座放，磁场方向水平；

· 气隙双向可调，可调范围0-100mm；

· 极柱直径φ100mm，标配一副φ60mm纯铁极头；

· 电磁铁配样品支架与电控样品转台；

· 电磁铁配电控转台；

· 电磁铁内置温度开关，过温断电保护；

u 电气参数

· 线圈冷态直流电阻12Ω；

· 线圈绝缘电阻优于10MΩ；

u 冷却方式

· 自然冷却；

u 尺寸及质量

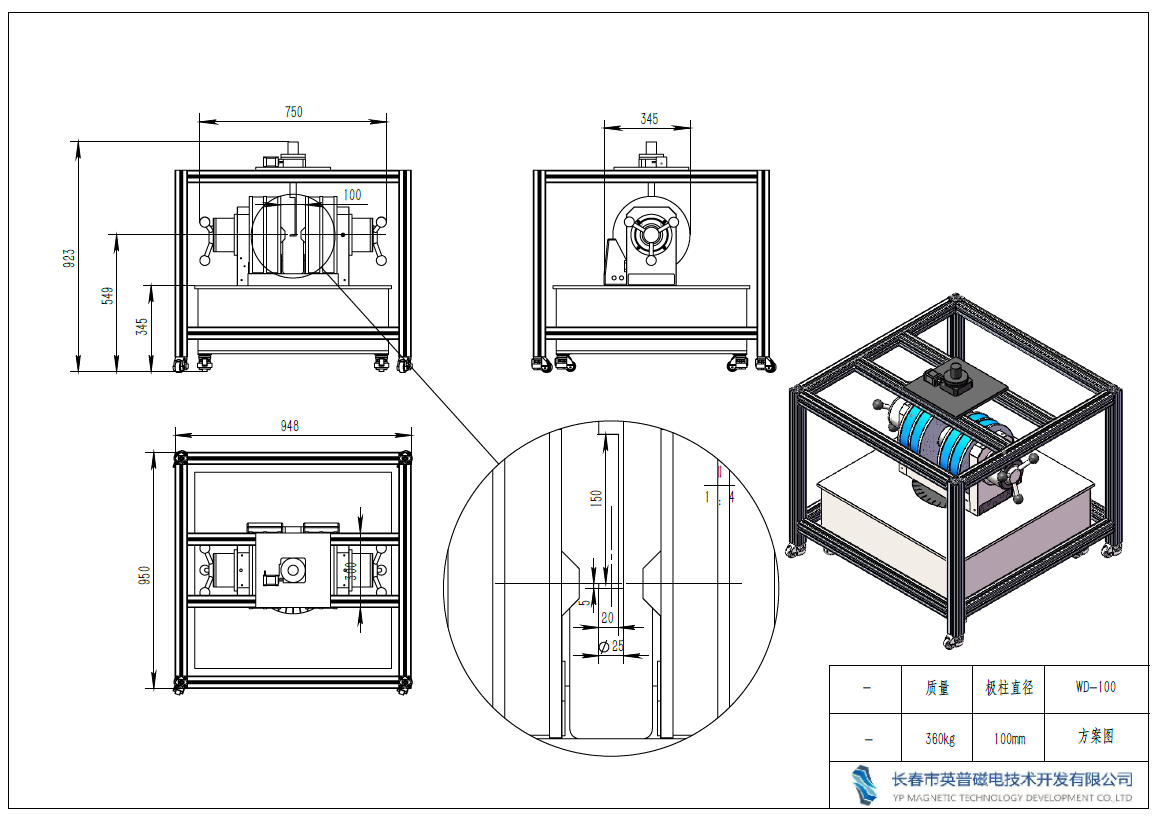

· 外形尺寸见图；

· 整体重量约360Kg；

u 磁场参数

· 26mm气隙时中心磁场优于1T@10A（φ60mm极面）；

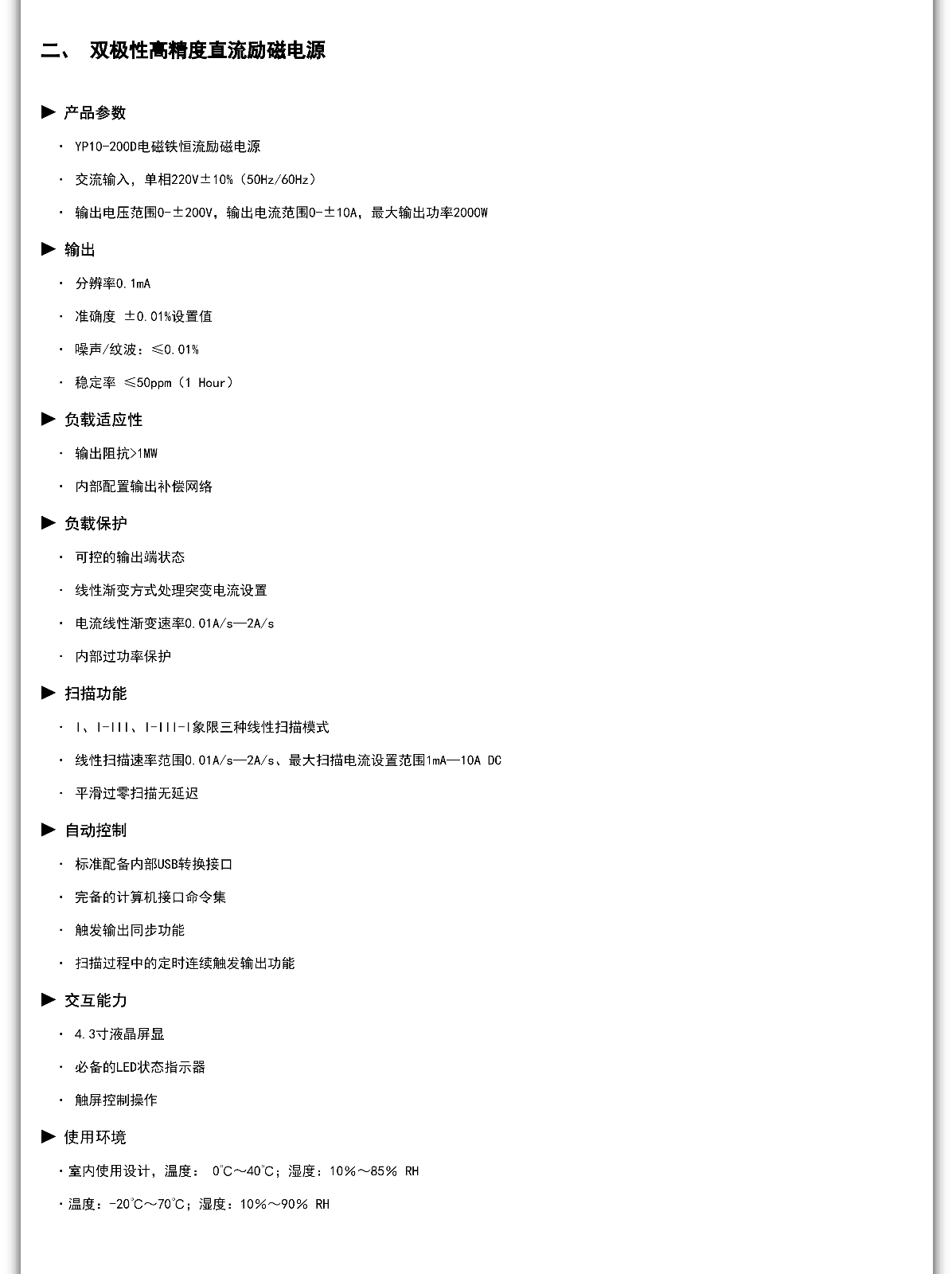

二、 双极性高精度直流励磁电源

u 产品参数

· YP10-200D电磁铁恒流励磁电源

· 交流输入，单相220V±10%（50Hz/60Hz）

· 输出电压范围0-±200V，输出电流范围0-±10A，最大输出功率2000W

u 输出

· 分辨率0.1mA

· 准确度 ±0.01%设置值

· 噪声/纹波：≤0.01%

· 稳定率 ≤50ppm（1 Hour）

u 负载适应性

· 输出阻抗>1MW

· 内部配置输出补偿网络

u 负载保护

· 可控的输出端状态

· 线性渐变方式处理突变电流设置

· 电流线性渐变速率0.01A/s—2A/s

· 内部过功率保护

u 扫描功能

· I、I-III、I-III-I象限三种线性扫描模式

· 线性扫描速率范围0.01A/s—2A/s、最大扫描电流设置范围1mA—10A DC

· 平滑过零扫描无延迟

u 自动控制

· 标准配备内部USB转换接口

· 完备的计算机接口命令集

· 触发输出同步功能

· 扫描过程中的定时连续触发输出功能

u 交互能力

· 4.3寸液晶屏显

· 必备的LED状态指示器

· 触屏控制操作

u 使用环境

·室内使用设计，温度： 0℃～40℃；湿度：10％～85％ RH

·温度：-20℃～70℃；湿度：10％～90％ RH

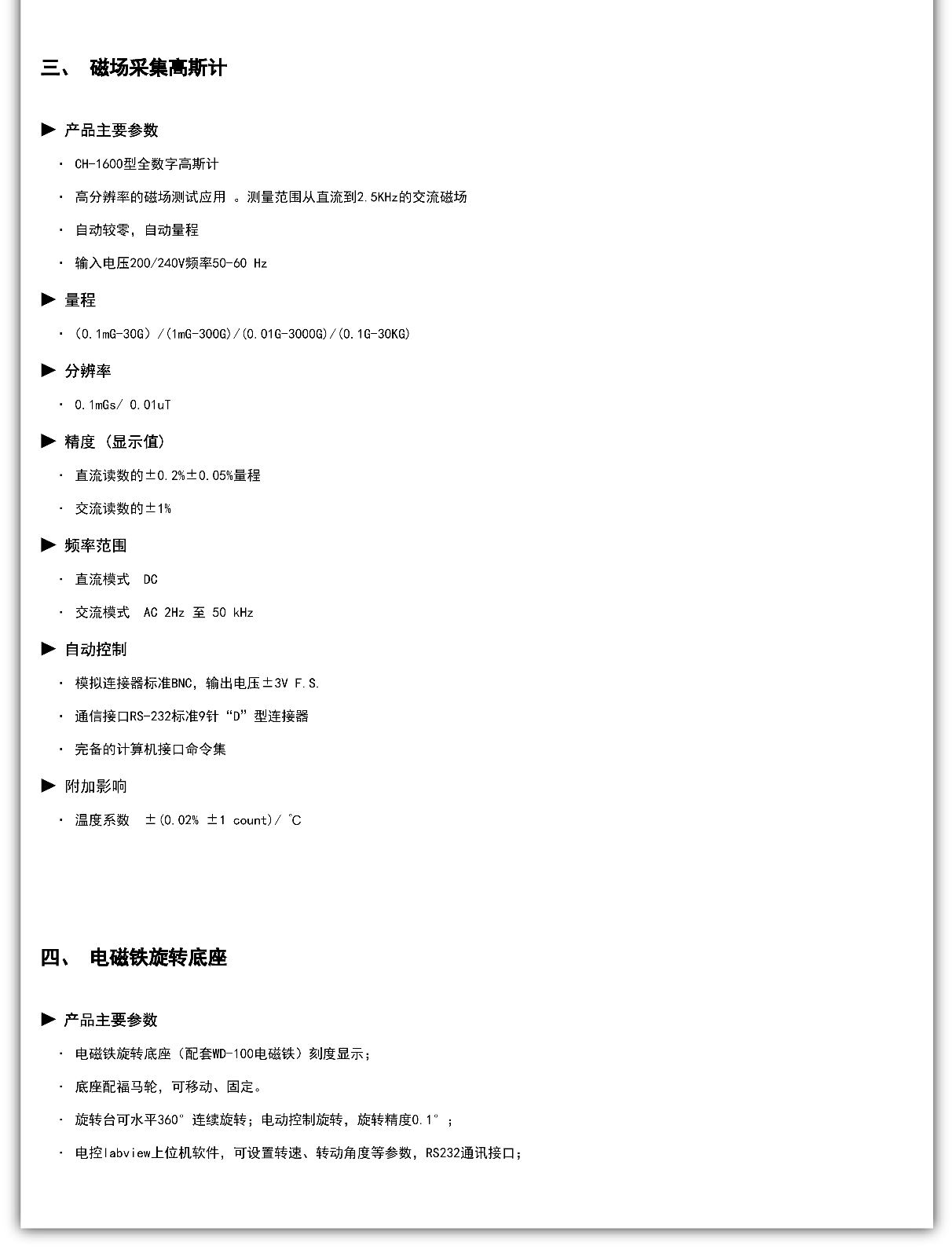

三、 磁场采集高斯计

u 产品主要参数

        · CH-1600型全数字高斯计

        · 高分辨率的磁场测试应用 。测量范围从直流到2.5KHz的交流磁场

        · 自动较零，自动量程

        · 输入电压200/240V频率50-60 Hz

u 量程

        ·（0.1mG-30G）/(1mG-300G)/(0.01G-3000G)/(0.1G-30KG)

u 分辨率 　 　

        · 0.1mGs/ 0.01uT

u 精度 (显示值) 　 　

        · 直流读数的±0.2%±0.05%量程

        · 交流读数的±1%

u 频率范围 　 　

        · 直流模式 DC

        · 交流模式 AC 2Hz 至 50 kHz

u 自动控制 　 　

        · 模拟连接器标准BNC，输出电压±3V F.S.

        · 通信接口RS-232标准9针“D”型连接器

        · 完备的计算机接口命令集

u 附加影响 　 　

        · 温度系数 ±(0.02% ±1 count)/ ºC

四、 电磁铁旋转底座

u 产品主要参数

· 电磁铁旋转底座（配套WD-100电磁铁）刻度显示；

· 底座配福马轮，可移动、固定。

· 旋转台可水平360°连续旋转；电动控制旋转，旋转精度0.1°；

· 电控labview上位机软件，可设置转速、转动角度等参数，RS232通讯接口；
